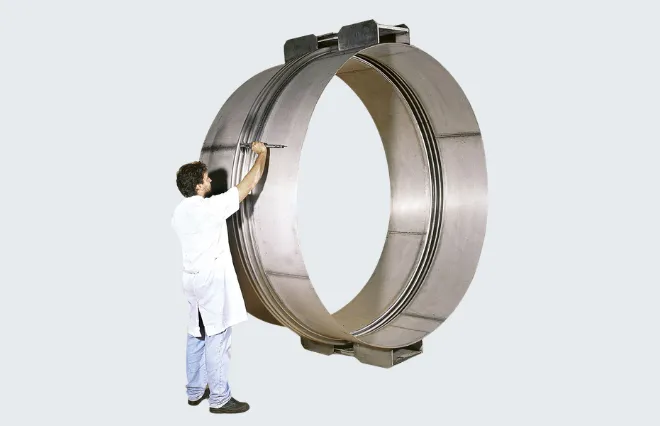

Junta de Expansão Termatic Axial

As Juntas de expansão dobradiças são usadas para absorver movimentos laterais em um só plano, além de resistir à força de pressão, simplificando as ancoragens que suportam a tubulação.

As ligações pantográficas são usadas nas juntas de expansão universais para distribuir o movimento igualmente entre os dois foles. Em juntas que apresentam isolamento térmico interno em concreto refratário, as ligações pantográficas têm a função de impedir o esmagamento do fole inferior, quando a junta é instalada no sentido vertical ou inclinado, além de dar suporte extra ao tubo intermediário. As ligações pantográficas não são projetadas para absorver força de pressão.

São frequentemente utilizadas em aplicações onde a força de pressão não pode ser suportada pela tubulação ou equipamento, uma vez que sua maior vantagem é a capacidade de absorver movimentos sem transmitir forças provenientes da pressão do sistema.

Usada para absorver movimentos laterais de maior amplitude, é constituída de dois foles unidos por um tubo intermediário. Podem ser fornecidas atirantadas, servindo como elementos de resistência à força pressão em casos de falha de ancoragens.

Este tipo construtivo tem terminação flangeada e perfil “U” da parte flexível. Permite uma menor distância entre os flanges e uma construção estrutural simplificada, reduzindo o custo inicial da junta. Entretanto, não permite a fácil reposição do elemento flexível, elevando o custo e o tempo de manutenção.

Este tipo construtivo permite ligação flangeada ou com terminação para solda. Sua geometria é mais favorável ao fole compensador. Tem custo inicial mais elevado que o tipo carretel, mas, possui a vantagem da troca do elemento flexível com muita facilidade, sem a necessidade de desmontagem da estrutura metálica da junta.

Tirantes são usados para absorver movimentos laterais de maior amplitude, limitando os movimentos axiais. Servem também como elementos de resistência à força pressão em casos de falha de ancoragens.

Para absorver movimentos em diferentes planos são usadas Juntas de Expansão Cardânicas, que oferecem as mesmas vantagens das Juntas Dobradiças, em aplicações multiplanares.
